Mini-Drucktaster für die Montage an der Unterkonsole

Push Button Switches

  • Mini-Drucktaster für die Montage an der Unterkonsole
  • ENEC-, UL-, CSA-zertifiziert. Zulassungen und Schutzarten können je nach Funktion variieren – Details siehe technisches Datenblatt. Hochleistungsversionen verfügbar
  • Wahlweise erhältlich:
  • - Abschluss: 6,3 x 0,8 QC, 4,8 x 0,8 QC, rechtwinklig 4,8 x 0,8 QC, 2,8 x 0,8 Steckfahne, Lötöse, Leiterplattenmontage, Leiterplattenmontage mit zwei Stiften, rechtwinklige Leiterplattenmontage mit zwei Stiften (weitere Dummy-Klemmen für die Leiterplattenmontage können für eine zusätzliche mechanische Unterstützung hinzugefügt werden - wenden Sie sich an unsere Vertriebsabteilung)
  • - Einpolig, zweipolig
  • - Gehäusestil: Standard oder mit seitlichem Stützstift (nur für rechtwinklige zweipolige Leiterplattenmontage)
  • - Aktor: Standard (nur für benutzerdefinierte Einrastaktoren), flacher Tastknopf, abgerundeter Tastknopf
  • Ebenfalls erhältlich: M1226 Schlagfeste Unterlegscheibe (widersteht Schäden durch eine übermäßige Kraft des Bedieners)
Produkt-Downloads Product Certificates

Part number builder

Make one selection from each category to define part number



  • Termination



    Select

    1

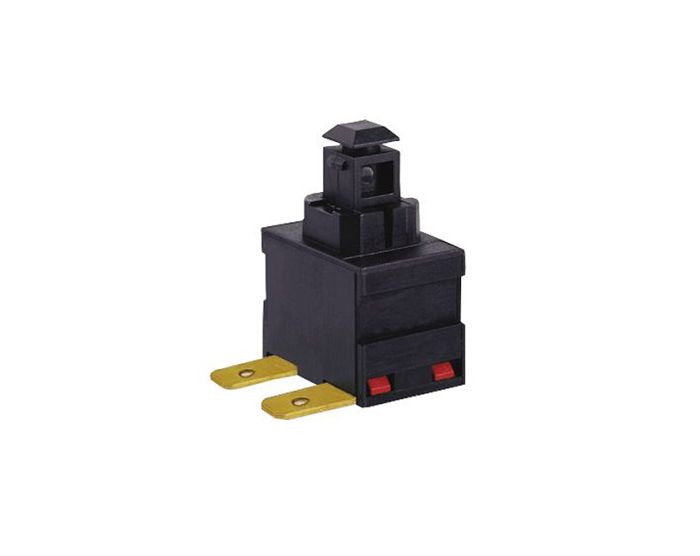

    A - 4.8 x 0.8 QC Right Angle

    C - 6.3 x 0.8 QC

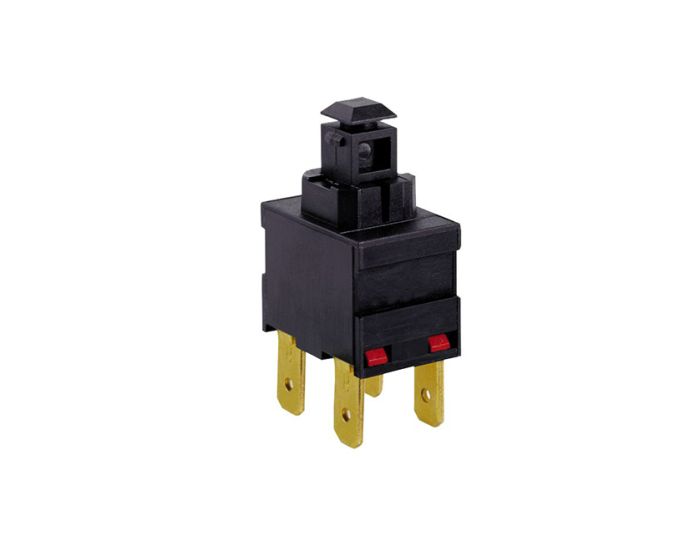

    H - 4.8 x 0.8 QC

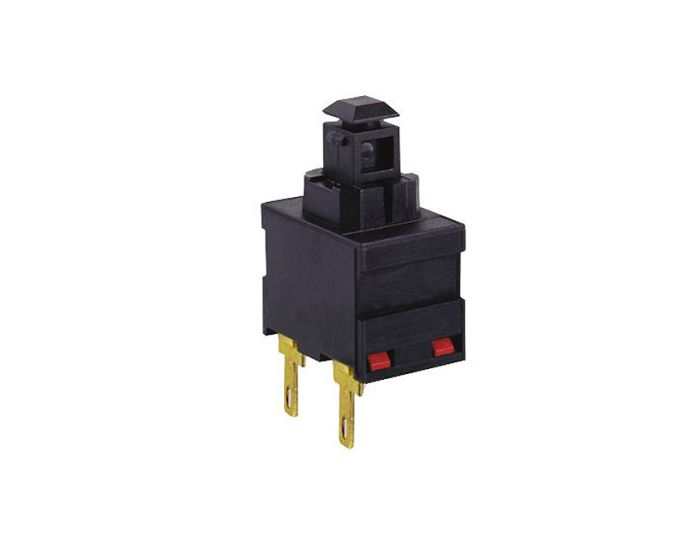

    K - 2.8 x 0.8 Tab

    M - PCB Mount Dual Pin Right Angle

    Body With Side Support Peg (C) Body specially designed for use with this Termination

    T - Solder Lug

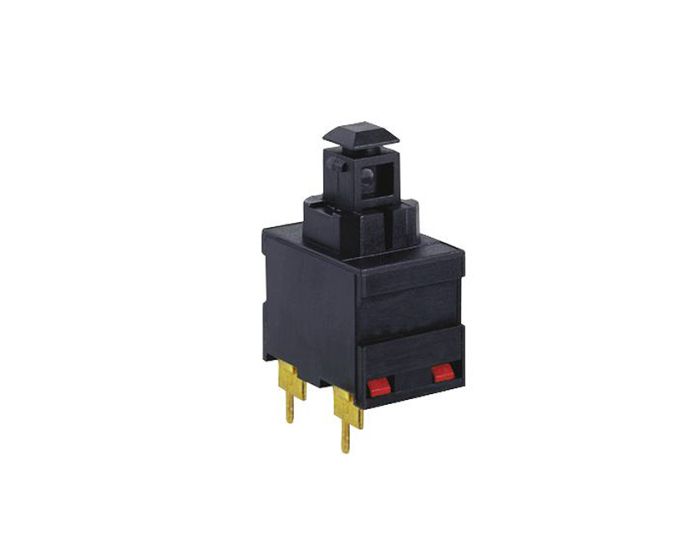

    V - PCB Mount Dual Pin

    Extra dummy PCB Mount terminals can be added for additional mechanical support to switch body - contact Sales for details

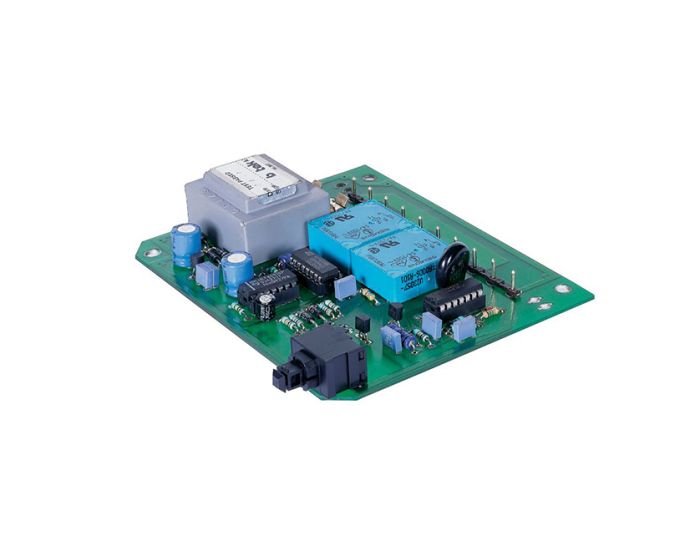

    X - PCB Mount

    Extra dummy PCB Mount terminals can be added for additional mechanical support to switch body - contact Sales for details

  • Switching



    Select

    2

    8200 - Single Pole ON OFF

    8201 - Single Pole ON OFF (Momentary ON)

    8250 - Double Pole ON OFF

    8251 - Double Pole ON OFF (Momentary ON)

  • Actuator



    Select

    3

    A - Standard Actuator

    For snap-on custom adaptors

    B - Flat Top Actuator

    C - Curved Top Actuator

  • Body



    Select

    4

    A - Standard Body

    C - Body With Side Support Peg

    Can only select when PCB Mount Dual Pin Right Angle (M) Termination is selected

  • Power



    Select

    5

    Standard

    Standard power rating

    H - High Power

    12(12)A 250VAC switch rating; see Technical Data for more details
