Interrupteurs à bascule résistant aux éclaboussures

Rocker Switches

  • Interrupteurs à bascule résistant aux éclaboussures
  • Homologué ENEC, UL, CSA (les homologations et classifications peuvent varier selon la fonction - voir données techniques pour plus de détails)
  • Canaux d'écoulement intégrés dans le corps
  • Versions unipolaire et voyant seul (série 6030), toutes avec les mêmes dimensions de corps
  • Tolérance de courant d'appel élevée (types Marche/Arrêt uniquement)
  • Choix entre :
  • - Raccordement : Connexion rapide 6,3 x 0,8, connexion rapide 4,8 x 0,8, à vis et ressort (systèmes à vis et ressort non disponibles pour les dispositifs comportant 3 bornes) Avec cloison intégrale entre bornes
  • - Couleur du corps : Noir, blanc
  • - Actionneur :
  • Séries 6000, 6001, 6002, 6010, 6011 : Bascule Softline : noir, rouge, blanc. Bascule sans impression, ou avec impression en noir ou blanc avec diverses inscriptions au choix
  • Séries 6003, 6008, 6009 : Bascule Softline éclairée et voyant 6030 au choix en rouge, orange, vert, transparent avec éclairage à incandescence 12 V ou 24 V, au néon 125 V ou 250 V (autres tensions d'éclairage disponibles). Bascule sans impression, ou avec impression en noir ou blanc avec diverses inscriptions au choix
  • Séries 6003, 6008, 6009 : Bascule Softline avec éclairage ponctuel au choix en rouge, orange, vert, transparent avec éclairage à LED 12 V ou 24 V
  • Également disponible : Cache de protection à clipser G74 (non adapté aux interrupteurs à action momentanée), rondelle d'étanchéité avec panneau W46
  • Pour de plus amples informations sur les inscriptions possibles, ou en savoir plus concernant les possibilités de couleurs personnalisées du corps, de la bascule et de l'inscription dans le cas de commandes en grande quantité, veuillez contacter le service commercial.
  • Également disponible en versions bipolaire et interrupteur double (série 6050)
Téléchargements des produits Product Certificates

Part number builder

Make one selection from each category to define part number



  • Termination



    Select

    1

    C - 6.3 x 0.8 QC

    H - 4.8 x 0.8 QC

    S - Screw & Clamp

    Not available for assemblies with 3 terminals

  • Switching



    Select

    2

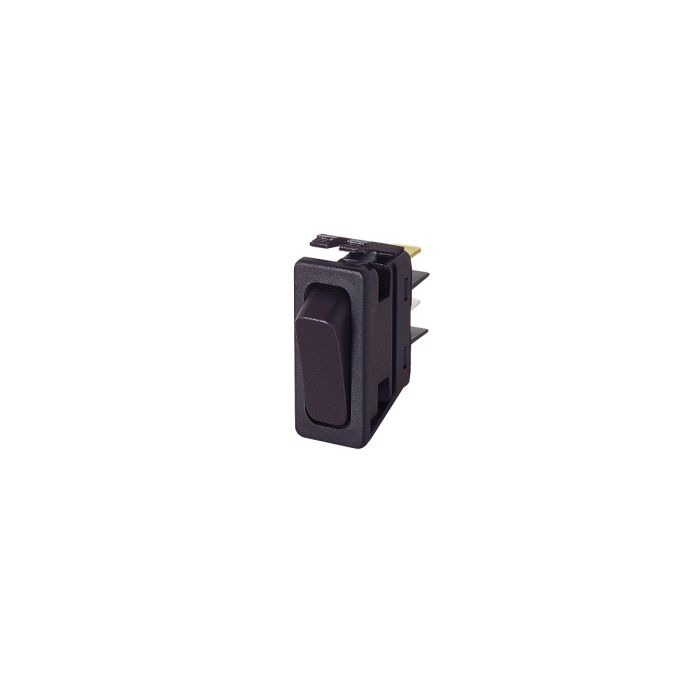

    6000 - Single Pole ON OFF

    6001 - Single Pole ON OFF (Momentary ON)

    6002 - Single Pole ON OFF (Momentary OFF)

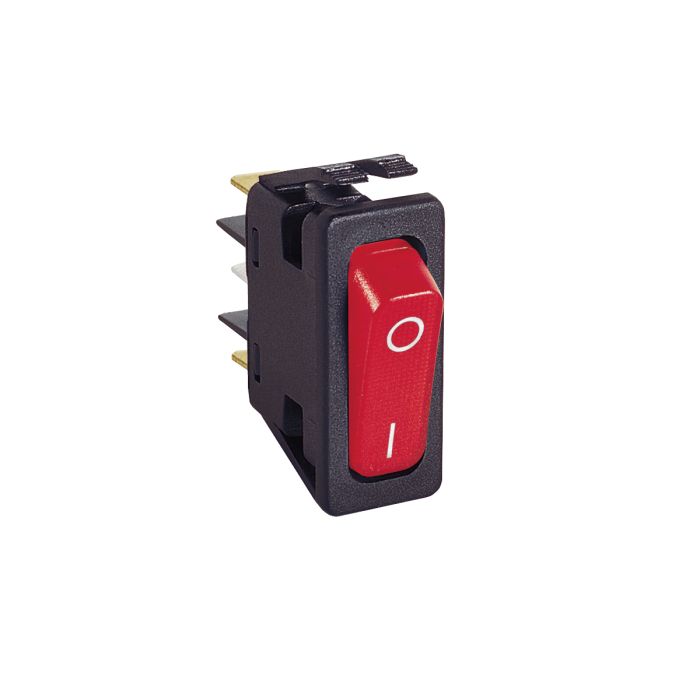

    6003 - Single Pole ON OFF Illuminated

    6008 - Single Pole ON OFF Illuminated (Unswitched N)

    With unswitched Neutral

    6009 - SP ON OFF (Momentary ON) Lit (Unsw. N)

    Illuminated, with unswitched Neutral

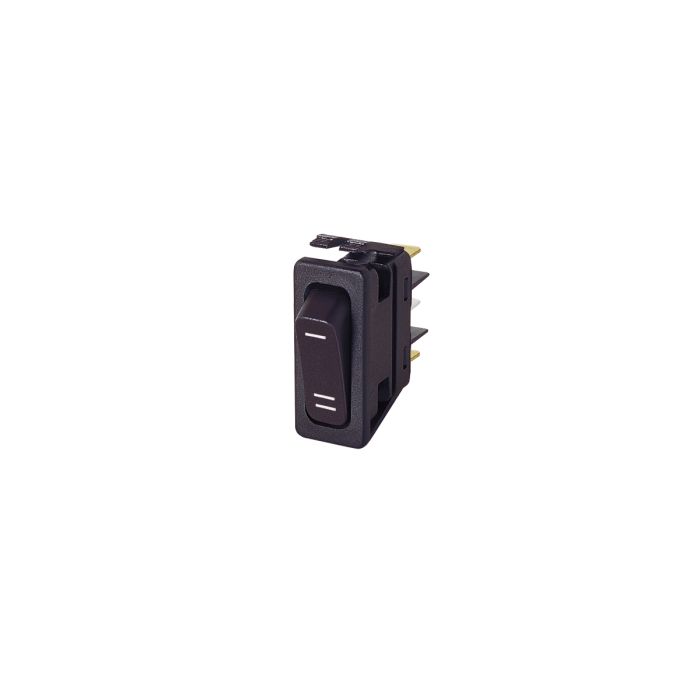

    6010 - Single Pole ON ON

    6011 - Single Pole ON ON (Momentary 1 Side)

    6030 - Indicator Only (not switched)

  • Actuator



    Select

    3

    A - Softline Rocker

    Must select for all non-Illuminated Switching (6000, 6001, 6002, 6010, 6011) selections. Must select Actuator Colour

    A - Illuminated Softline Rocker

    Only available when Illuminated Switching (6003, 6008, 6009 Series) selected. Must select Actuator Colour. Must select Illumination

    A - Softline Lens

    Must select when 6030 Series Indicator selected. Must select Actuator Colour (indicator colour). Must select Illumination

    P - Softline Rocker With Illuminated Dot

    Only available when Illuminated Switching (6003, 6008, 6009 Series) selected. Must select Actuator Colour. Must select Illumination

  • Body/Bezel



    Select

    4

    L - Single Pole Size Body/Bezel

    Always select

  • Body Colour



    Select

    5

    B - Black

    W - White

  • Actuator Colour



    Select

    6

    Options available for all Switching selections

    R - Red/Red Illuminated

    Options available for non-Illuminated Switching (6000, 6001, 6002, 6010, 6011 Series) selections only

    B - Black

    W - White

    Options available for Illuminated Switching (6000, 6008, 6009 Series) and 6030 Series Indicator selections only

    A - Amber Illuminated

    C - Clear Illuminated

    G - Green Illuminated

  • Illumination



    Select

    7

    Select (Not Applicable) unless Illuminated Switching (6000, 6008, 6009 Series) or 6030 Series Indicator selected when Illumination must be selected

    (Not Applicable)

    Must select when Non-Illuminated Switching (6000, 6001, 6002, 6010, 6011 Series) selected

    2 - 125V Neon

    3 - 250V Neon

    5 - 12VDC LED

    Only available when Softline Rocker With Illuminated Dot (P) Actuator selected

    6 - 24VDC LED

    Only available when Softline Rocker With Illuminated Dot (P) Actuator selected

    7 - 12V Filament

    8 - 24V Filament

  • Legend



    Select

    8

    Select Blank/Not Applicable unless Softline Rocker/Illuminated Softline Rocker (A) selected when Legend can optionally be selected

    Blank/Not Applicable

    No Legend required, or not available for selected Actuator

    1223 - EN1223 - O I Vertical

    Must select Legend Colour

    1224 - EN1224 - O I Horizontal

    Must select Legend Colour

  • Legend Colour



    Select

    9

    Select (Not Applicable) unless Legend selected when Legend Colour must be selected

    (Not Applicable)

    No Legend Colour required - no Legend selected

    B - Black

    Required when a Legend is selected

    W - White

    Required when a Legend is selected

  • Cover



    Select

    10

    None

    No cover required

    G74 - Single Pole Body Size Snap On Cover
