Ampia gamma di interruttori a pulsante

  • Ampia gamma di interruttori a pulsante
  • Certificazioni ENEC, UL, CSA. Le omologazioni e le classificazioni possono variare con la funzione: vedere la scheda tecnica per i dettagli. Disponibili versioni a potenza elevata
  • Serie 8300, 8301, 8350, 8351 disponibili anche in versione antivandalismo con tenuta a pannello di Classe IP66 con corpo, pulsante e sagoma in acciaio inossidabile
  • Versioni unipolare e bipolare nella medesima dimensione corpo con gamma di funzioni di commutazione
  • Assortimento di:
  • - Terminale: QC 6,3 x 0,8, QC 4,8 x 0,8, QC ad angolo retto 4,8 x 0,8, linguetta 2,8 x 0,8, capocorda a saldare, montaggio PCB, doppio perno per montaggio PCB (si possono aggiungere ulteriori terminali secondari per montaggio PCB per un maggiore supporto meccanico al corpo dell'interruttore: contattare l'ufficio Vendite per i dettagli)
  • - Colorazione del corpo: Nero, bianco
  • - Stile del corpo: Standard, Softline. Opzione custodia resistente agli agenti atmosferici
  • - Pulsante attuatore: standard, quadrato, arrotondato, tondo piccolo, tondo grande, uniformemente incurvato, a pistone, a intaglio (per un uso con pulsanti a inserimento a scatto personalizzati). Gli attuatori uniformemente incurvati e tondi grandi sono lucidi, tutti gli altri sono opachi. 8300, 8301, 8350, 8351
  • - Illuminazione: Tutte le tipologie di attuatori possono essere illuminate a scelta in rosso, ambra, verde, trasparente a incandescenza da 12V o 24V, neon da 125V o 250V (disponibili altre tensioni di illuminazione). Le versioni di interruttori con illuminazione isolata (Serie 8355, 8356) sono disponibili solo con attuatori quadrati, arrotondati o a pistone
  • - Legenda: Tutte le tipologie di attuatori tranne quelle a intaglio possono essere non stampate, o stampate in nero o bianco con un'ampia scelta di legende
  • Disponibile anche: Coperchio di protezione a scatto L167 (adatto solo per versioni di attuatore standard o uniformemente incurvato)
  • Opzioni con additivo BioCote, che conferisce ai componenti pressofusi proprietà antimicrobiche utilizzando la tecnologia agli ioni di argento di BioCote
  • Per i dettagli sull'intera gamma di legende o per informazioni sulle colorazioni personalizzate di corpi, attuatori e legende per grandi ordinativi, contattare l'ufficio Vendite
Download prodotto Product Certificates

Part number builder

Make one selection from each category to define part number



  • Termination



    Select

    1

    A - 4.8 x 0.8 QC Right Angle

    C - 6.3 x 0.8 QC

    H - 4.8 x 0.8 QC

    K - 2.8 x 0.8 Tab

    T - Solder Lug

    V - PCB Mount Dual Pin

    Extra dummy PCB Mount terminals can be added for additional mechanical support to switch body - contact Sales for details

    X - PCB Mount

    Extra dummy PCB Mount terminals can be added for additional mechanical support to switch body - contact Sales for details

  • Switching



    Select

    2

    8300 - Single Pole ON OFF

    8301 - Single Pole ON OFF (Momentary ON)

    8303 - Single Pole ON OFF Illuminated

    8304 - Single Pole ON OFF (Momentary ON) Illuminated

    8350 - Double Pole ON OFF

    8351 - Double Pole ON OFF (Momentary ON)

    8353 - Double Pole ON OFF Illuminated

    8354 - Double Pole ON OFF (Momentary ON) Illuminated

    8355 - SP ON OFF With Switched Iso Illumination

    With Switched Isolated Illumination. Only available when Square Button (C), Radiused Button (E), Plunger (M) Actuator selected

    8356 - SP ON OFF With Unswitched Iso Illumination

    With Unswitched Isolated Illumination. Only available when Square Button (C), Radiused Button (E), Plunger (M) Actuator selected

  • Actuator



    Select

    3

    Actuators A, C, E, F, M are Matt Finish, Actuators J, D are Gloss Finish. Wide range of other Actuator types available - contact Sales for details

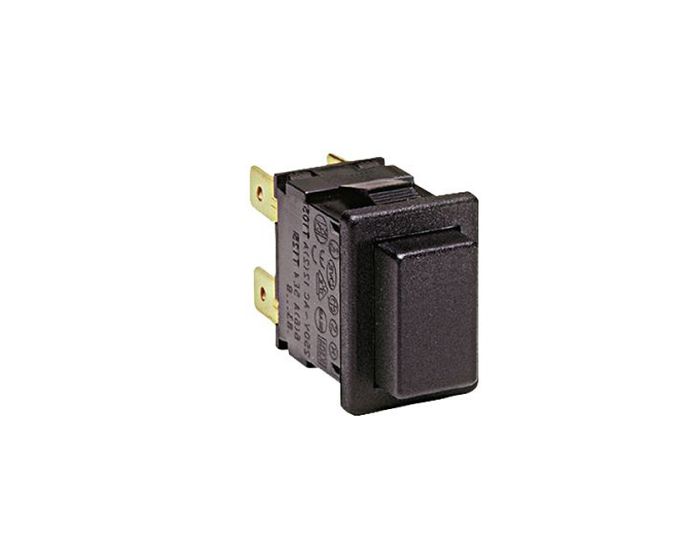

    A - Standard Button

    Not available when 8355, 8356 Series Switching selected

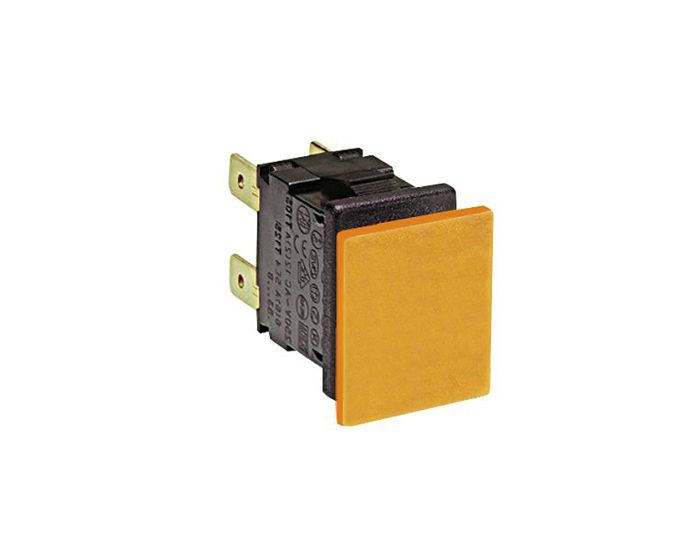

    C - Square Button

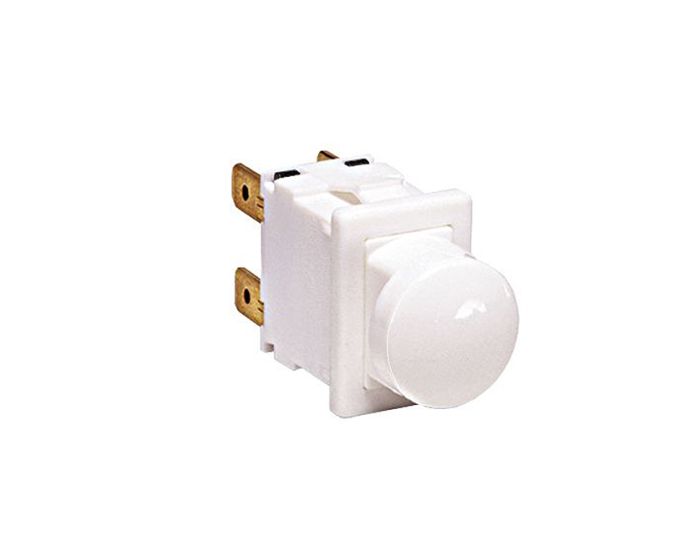

    D - Large Round Button

    Not available when 8355, 8356 Series Switching selected

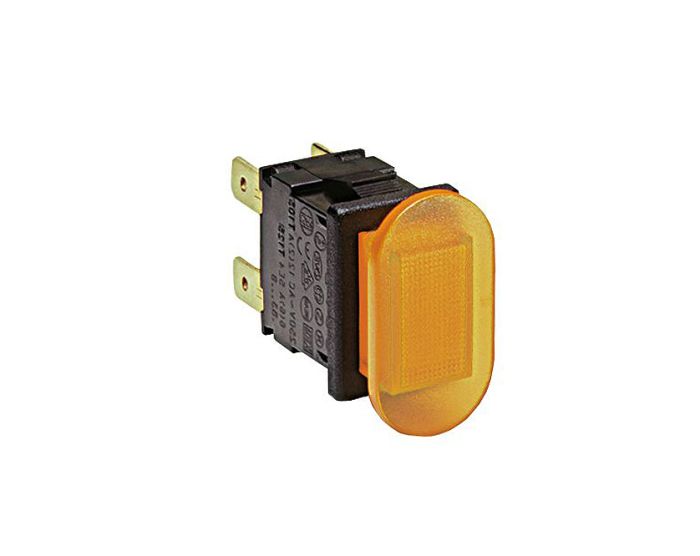

    E - Radiused Button

    F - Small Round Button

    Not available when 8355, 8356 Series Switching selected

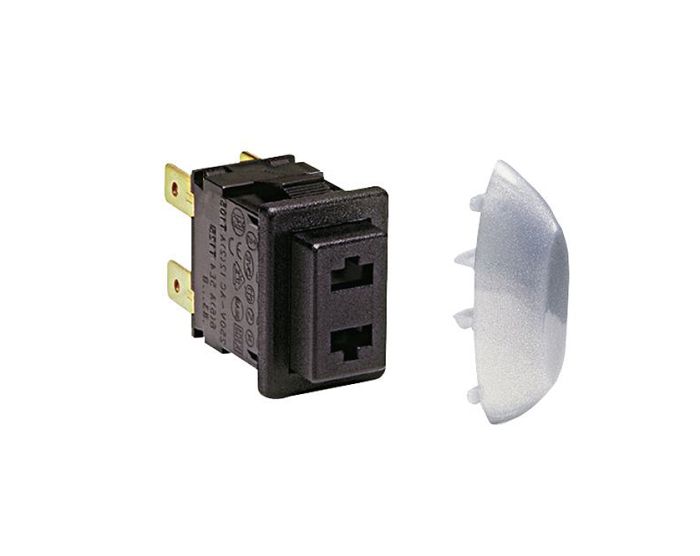

    H - Slotted

    For snap-in custom buttons. Not available when Illuminated Switching (8303, 8304, 8353, 8354, 8355, 8356 Series) selected

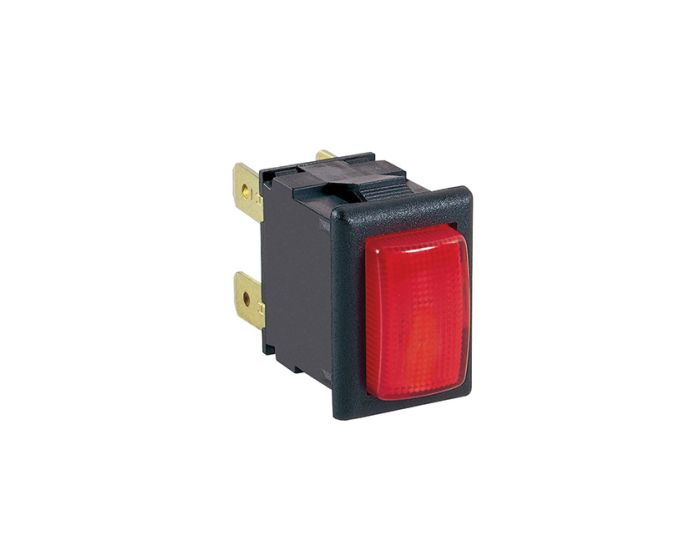

    J - Smooth Curved Button

    Not available when 8355, 8356 Series Switching selected

    M - Plunger

  • Body/Bezel



    Select

    4

    B - Standard Body/Bezel

    E - Softline Body With Radiused Bezel

  • Body Colour



    Select

    5

    B - Black

    W - White

  • Actuator Colour



    Select

    6

    Options available for all Switching selections

    R - Red/Red Illuminated

    Must select Illumination when Illuminated Switching (8303, 8304, 8353, 8354, 8355, 8356 Series) selected. Not available when Slotted (H) Actuator selected

    Options available for non-Illuminated Switching (8300, 8301, 8350, 8351 Series) selections only

    B - Black

    Must select when Slotted (H) Actuator selected

    W - White

    Not available when Slotted (H) Actuator selected

    Options available for Illuminated Switching (8303, 8304, 8353, 8354, 8355, 8356 Series) selections only. Must select Illumination

    A - Amber Illuminated

    C - Clear Illuminated

    G - Green Illuminated

  • Illumination



    Select

    7

    Select (Not Applicable) unless Illuminated Switching (8303, 8304, 8353, 8354, 8355, 8356 Series) selected when Illumination must be selected

    (Not Applicable)

    Must select when non-Illuminated Switching (8300, 8301, 8350, 8351 Series) selected

    2 - 125V Neon

    3 - 250V Neon

    7 - 12V Filament

    8 - 24V Filament

  • Legend



    Select

    8

    Many other Legends available. Please contact Sales for details of the full range

    Blank/Not Applicable

    No Legend required, or not available for selected Actuator. Must select when Slotted (H) Actuator selected

    1152 - EN1152

    Must select Legend Colour

    1153 - EN1153 - Lamp Horizontal

    Must select Legend Colour

  • Legend Colour



    Select

    9

    Select (Not Applicable) unless Legend selected when Legend Colour must be selected

    (Not Applicable)

    No Legend Colour required - no Legend selected

    B - Black

    W - White

  • Cover



    Select

    10

    None/Not Applicable

    No cover required or no cover available for selected Actuator

    L167 - Snap On Cover

    Only available when Standard Button (A) or Smooth Curved Button (J) Actuator selected

  • Power



    Select

    11

    Standard

    Standard power rating

    H - High Power

    12(12)A 250VAC switch rating; see Technical Data for more details

  • BioCote



    Select

    12

    No BioCote/Not Applicable

    Without BioCote Antimicrobial Additive

    B - With BioCote

    Moulded components have BioCote additive with antimicrobial properties using BioCote silver ion technology
