Interruttori a pulsante compatti con montaggio a sottopannello

  • Interruttori a pulsante compatti con montaggio a sottopannello
  • Certificazioni ENEC, UL, CSA. Le omologazioni e le classificazioni possono variare con la funzione: vedere la scheda tecnica per i dettagli. Disponibili versioni a potenza elevata
  • Assortimento di:
  • - Terminale: QC 6,3 x 0,8, QC 4,8 x 0,8, QC 4,8 x 0,8 ad angolo retto, linguetta 2,8 x 0,8, capocorda a saldare, montaggio PCB, doppio perno per montaggio PCB, doppio perno per montaggio PCB ad angolo retto (si possono aggiungere ulteriori terminali secondari per montaggio PCB per un maggiore supporto meccanico al corpo dell'interruttore: contattare l'ufficio Vendite per i dettagli)
  • - Unipolare, bipolare
  • - Stile del corpo: Piolo standard o con supporto laterale (solo per terminale a doppio perno per montaggio PCB ad angolo retto)
  • - Attuatore: Standard (per attuatori personalizzati a montaggio a scatto), parte superiore piatta, parte superiore bombata
  • Disponibile anche: Rondella resistente agli urti M1226 (resiste ai danni derivanti da forza eccessiva applicata dall'operatore)
Download prodotto Product Certificates

Part number builder

Make one selection from each category to define part number



  • Termination



    Select

    1

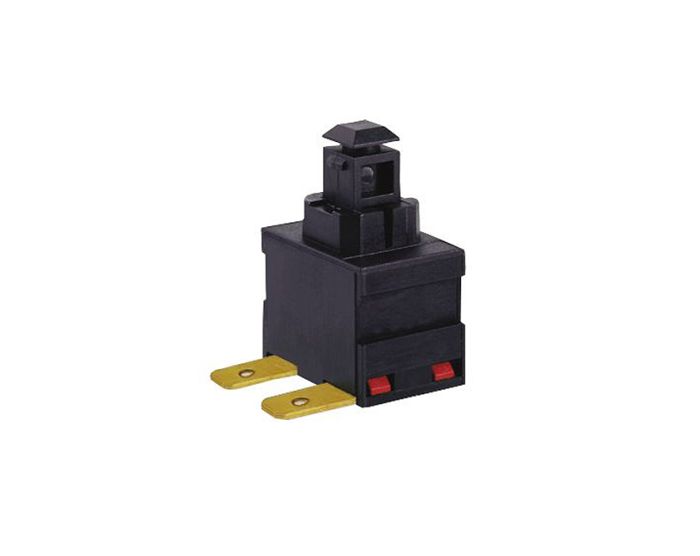

    A - 4.8 x 0.8 QC Right Angle

    C - 6.3 x 0.8 QC

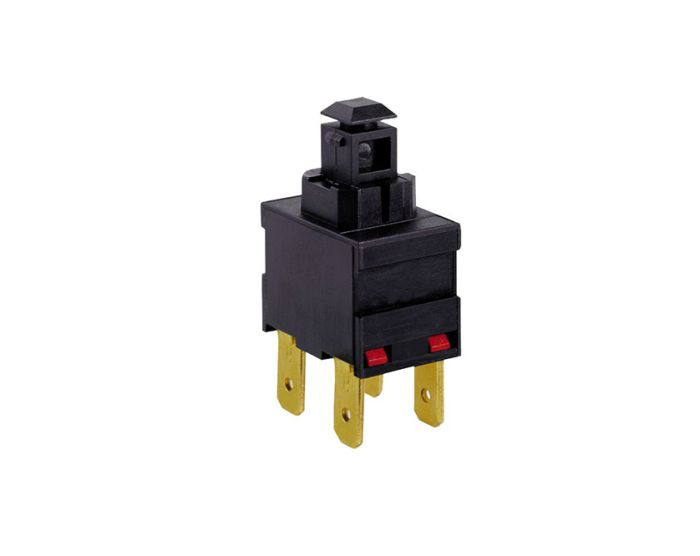

    H - 4.8 x 0.8 QC

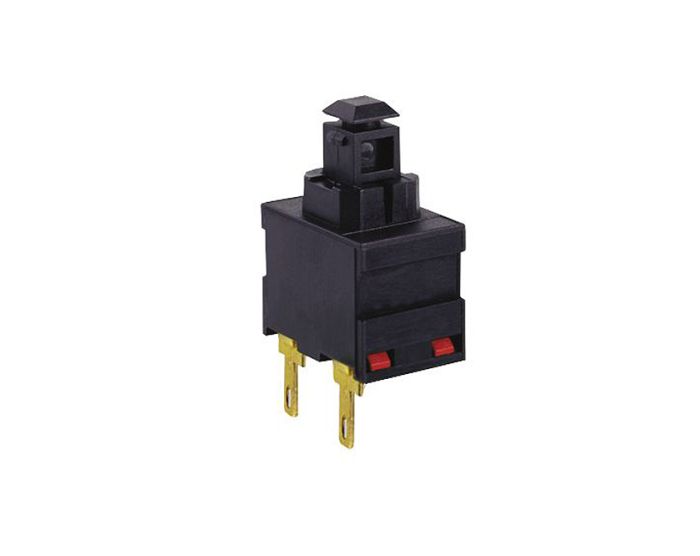

    K - 2.8 x 0.8 Tab

    M - PCB Mount Dual Pin Right Angle

    Body With Side Support Peg (C) Body specially designed for use with this Termination

    T - Solder Lug

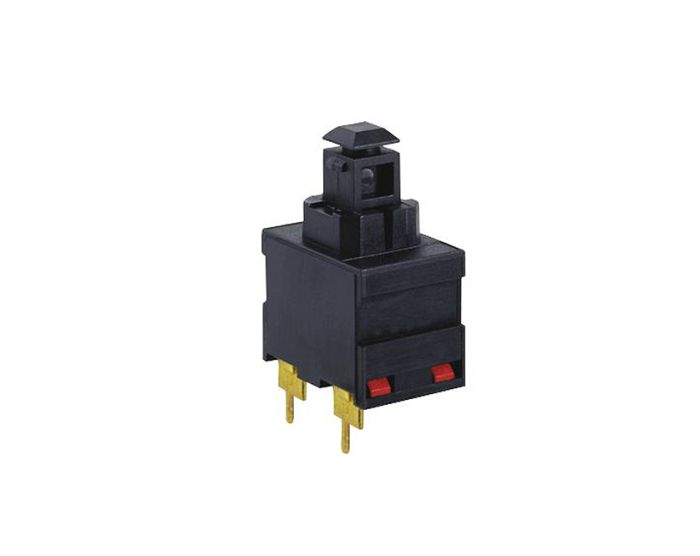

    V - PCB Mount Dual Pin

    Extra dummy PCB Mount terminals can be added for additional mechanical support to switch body - contact Sales for details

    X - PCB Mount

    Extra dummy PCB Mount terminals can be added for additional mechanical support to switch body - contact Sales for details

  • Switching



    Select

    2

    8200 - Single Pole ON OFF

    8201 - Single Pole ON OFF (Momentary ON)

    8250 - Double Pole ON OFF

    8251 - Double Pole ON OFF (Momentary ON)

  • Actuator



    Select

    3

    A - Standard Actuator

    For snap-on custom adaptors

    B - Flat Top Actuator

    C - Curved Top Actuator

  • Body



    Select

    4

    A - Standard Body

    C - Body With Side Support Peg

    Can only select when PCB Mount Dual Pin Right Angle (M) Termination is selected

  • Power



    Select

    5

    Standard

    Standard power rating

    H - High Power

    12(12)A 250VAC switch rating; see Technical Data for more details
