Gamma di interruttori a levetta

  • Gamma di interruttori a levetta
  • Certificazioni ENEC, UL, CSA (le omologazioni e le classificazioni variano in base alla funzione a alla tipologia di corpo dell'interruttore: vedere la scheda tecnica per i dettagli)
  • Assortimento di:

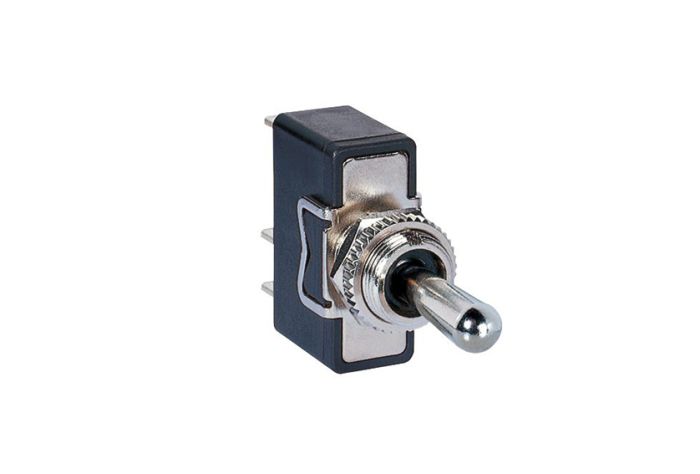

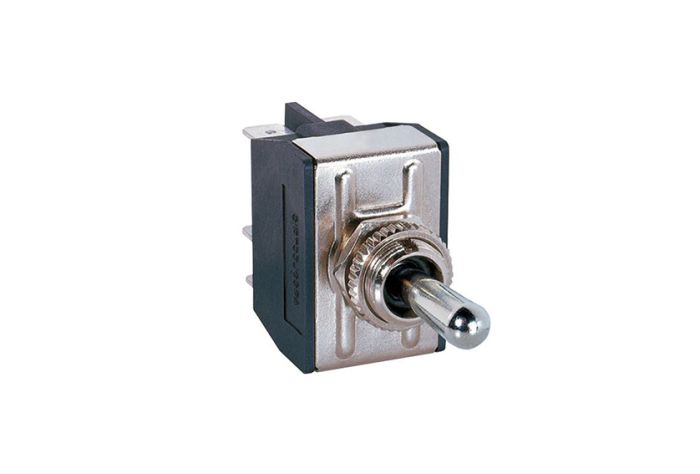

  • - Unipolare (Serie 3900), bipolare (Serie 3950)
  • - Corpo standard o a tenuta (tenuta a pannello di Classe IP67)
  • - Attuatore: Levetta in metallo da 10 mm, 17,5 mm, 38,1 mm o levetta in nylon appiattito da 17,5 mm
  • - Dadi di montaggio forniti (dado zigrinato sul davanti del pannello, dado esagonale sul dietro del pannello)
  • - Terminale: QC 6,3 x 0,8, capocorda a saldare, terminale a vite (versioni bipolari disponibili con o senza barriere terminali)

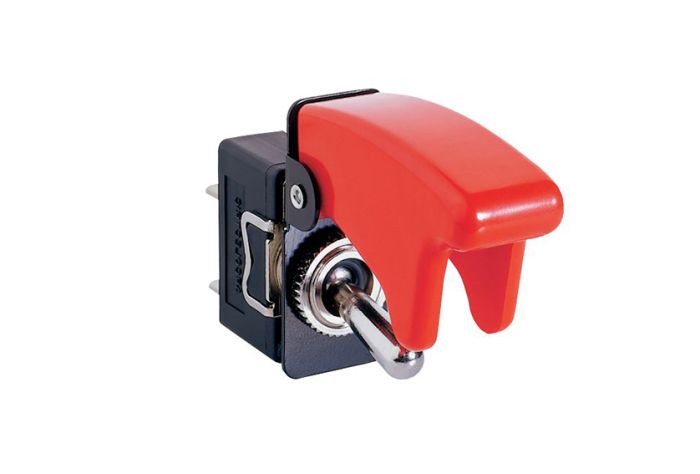

  • Disponibile anche: Piastra on/off F00232PAAA, Protezione R17-10, sottogola A0539MOAAA (attuatore resta visibile), coperchio attuatore A1080MOAAA
Download prodotto Product Certificates

Part number builder

Make one selection from each category to define part number



  • Termination



    Select

    1

    C - 6.3 x 0.8 QC

    S - Screw Terminal

    T - Solder Tag

  • Switching



    Select

    2

    3900 - Single Pole ON OFF

    3901 - Single Pole ON OFF (Momentary ON)

    3902 - Single Pole ON OFF (Momentary OFF)

    3910 - Single Pole ON ON

    3911 - Single Pole ON ON (Momentary 1 Side)

    3920 - Single Pole ON OFF ON

    3921 - SP ON OFF ON (Momentary 1 Side)

    3922 - SP ON OFF ON (Momentary 2 Sides)

    3950 - Double Pole ON OFF

    3951 - Double Pole ON OFF (Momentary ON)

    3952 - Double Pole ON OFF (Momentary OFF)

    3960 - Double Pole ON ON

    3961 - Double Pole ON ON (Momentary 1 Side)

    3970 - Double Pole ON OFF ON

    3971 - DP ON OFF ON (Momentary 1 Side)

    3972 - DP ON OFF ON (Momentary 2 Sides)

  • Actuator



    Select

    3

    A - 10mm Metal Toggle

    B - 17.5mm Metal Toggle

    D - 25.4mm Metal Toggle

    E - 38.1mm Metal Toggle

    F - 17.5mm Flatted Nylon Toggle

  • Body/Bezel



    Select

    4

    IP67 Panel Sealed Body types (E, F, G) are supplied complete with gaskets

    A - Single Pole Body

    Available for all Single Pole (3900 - 3922) Switching selections

    B - DP Body With Terminal Barriers

    Available for all Double Pole (3950 - 3972) Switching selections

    A - DP Body No Terminal Barriers

    Available for all Double Pole (3950 - 3972) Switching selections

    E - Single Pole Panel Sealed Body

    Available for all Single Pole (3900 - 3922) Switching selections

    F - DP Panel Sealed Body With Term Barriers

    Available for all Double Pole (3950 - 3972) Switching selections

    G - DP Panel Sealed Body No Term Barriers

    Available for all Double Pole (3950 - 3972) Switching selections
